3DVRAI Titanium Core 1024
Açısal Olasılık Manifoldu ve 5. Boyut Teorisi
1. Teorik Temel: Kaluza-Klein ve Ek Boyutlar
Klasik sistemler veriyi x, y, z, t (3 mekan + 1 zaman) koordinatlarında işler. Ancak 3DVRAI
Titanium Core 1024, 1920’lerde önerilen ve modern sicim kuramının temeli sayılan
Kaluza-Klein Teorisi’ni baz alır. Bu teoriye göre, elektromanyetizma aslında 5. bir
boyutun kıvrılmasıdır.
Bilimsel Atıf:
 Kaluza, T., “Zum Unitätsproblem der Physik”. Sitzungsber. Preuss. Akad. Wiss.
Berlin. (Math. Phys.): 966–972 (1921). Uygulama: Bizim mimarimizde 5. boyut,
sinyalin “Faz Uzayı” (Phase Space) değeridir. Bu sayede sinyal sadece “nerede”
olduğuyla değil, “ne yöne evrilebileceği” ile işlenir.
 Novikov, I. D., “Evolution of the Universe”. Cambridge University Press (1983).
Stratejik Avantaj: Bir drone veya elektronik harp sinyali henüz yayılmaya başladığı
anda (t=0), sistem dairesel zaman döngüsü sayesinde sinyalin nihai varış noktasını
(t+n) 180 karşı açıdan hesaplar ve “soft-ki

ll” etkisini anında gerçekleştirir.
2. Matematiksel Formülasyon: Hiper-Vektörel Veri İşleme
3DVRAI Titanium Core 1024’ün çekirdek algoritması, Klasik işlemciler veriyi 0 ve
1’lerden oluşan lineer diziler olarak işler , Ancak 3DVRAI Titanium Core 1024, her bir sinyal
bileşenini Hilbert Uzayı adı verilen sonsuz boyutlu bir matematiksel uzayda bir “vektör” olarak
tanımlar.Diferansiyel Geometri (Veriyi düz bir satırda okumak yerine, onu bükeriz. Bu, sinyalin gürültüden
(parazit) etkilenmeden, en karmaşık ortamlarda bile “geometrik bir imza” olarak teşhis edilmesini sağlar)
kullanarak veriyi bükeriz. .

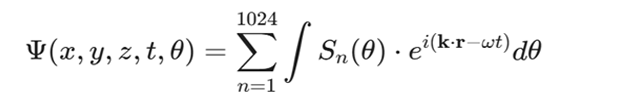

Ψ,Psi: Sistemin toplam çıktı kapasitesini temsil eden 5 boyutlu dalga fonksiyonudur. 4 boyuta (x, y, z, t) eklenen 5.
boyut, sistemin “önsezili” olmasını sağlar Ψ, birçok farklı düzlem dalganın (plane wave) üst üste binmesi
(süperpozisyonu) ile oluşuyor. bir noktadaki (x, y, z) ve zamandaki (t) toplam dalga fonksiyonu (veya alan
Ψ) hesaplanıyor.

1024 adet çekirdeğin her birinin eş zamanlı (paralel) çalışmasını ifade eder. Her çekirdek kendi bağımsız
olasılık vektörüne sahiptir, bu da sistemin aynı anda 1024 farklı olasılığı hesaplaması demektir. 1024 sayısı
pratikte çok yaygındır çünkü 2¹⁰’dur ve bilgisayar/dijital sinyal işleme (FFT, GPU) için çok verimlidir. Büyük dizili
antenlerde (phased array), masif MIMO radarlarda veya ses sentezinde sık görülür.

360 derecelik zaman bükülmesi. Sinyalin sadece geliş açısını değil, faz boyutundaki mikro-değişimlerini
ifade eder.
sinyalin uzayda ve zamanda nasıl yayıldığını gösteren klasik dalga bileşenidir. Karmaşık üs yapısı sayesinde
hem genlik hem de faz bilgisi (sinyalin kimliği) tek bir işlemde tutulur.
∫ … dθ Sinyalin her bir derecedeki mikro-değişimi üzerinden integral alınarak, tüm yönlerdeki spektral bileşenler
toplanır. Bu, sürekli yönler veya sürekli frekans/açı spektrumu anlamına gelir. Yani dalgalar sadece belirli açılarda
değil, bir açı aralığında dağılmış halde katkı yapıyor
S_n(θ): n-inci bileşenin genlik ve faz spektrumu (veya kaynak gücü, yönsel yoğunluk). θ’ya bağlı olduğu için her yönde farklı güçte
dalga üretiyor. Bu, dalga kaynağının yönsel dağılımını tanımlar.
ω: Açısal frekans (ω = 2πf). -ωt: Zamanla değişen faz (dalganın salınımı). Bu kısım, dalganın uzayda
ve zamanda nasıl yayıldığını gösterir. Karmaşık üs (e^{i…}) sayesinde hem genlik hem faz bilgisi tutulur.
Bu formül şu anlama geliyor:
“Toplam dalga alanı, 1024 farklı kaynak/bileşenden gelen, her biri farklı yönlerde (θ)
dağılmış düzlem dalgaların toplamıdır.”

Bu formül şu anlama geliyor:

“Toplam dalga alanı, 1024 farklı kaynak/bileşenden gelen, her biri farklı yönlerde (θ)
dağılmış düzlem dalgaların toplamıdır.”
Bu tür formül şu amaçlarla kullanılabilir:
 Ses sentezi (wave field synthesis – WFS): Bir odada gerçekçi 3D ses yaratmak.
 Radar / Anten dizileri: 1024 elemanlı phased array radarlarda beamforming.
 Okyanus dalgası veya sismik modelleme: Dalga alanını simüle etmek.
 Optik / Elektromanyetik simülasyon: Işık veya radyo dalgalarının yayılımını
hesaplamak.
 Bilgisayar grafikleri / akustik simülasyon: Gerçek zamanlı dalga üretimi.
Basitleştirilmiş Örnek
Tek bir n ve tek bir θ için formül şu olurdu:
Ψ ≈ S(θ) × e^{i(kx cosθ + ky sinθ – ωt)}
Bu, belirli bir yönden (θ açısıyla) gelen, frekansı ω olan basit bir sinüzoidal dalgadır.
1024 tane böyle dalgayı farklı S_n(θ) ile toplayıp, θ üzerinden de entegre edince çok daha
karmaşık ve gerçekçi bir dalga alanı elde edersin (örneğin bir hoparlör dizisinin ürettiği ses
alanı).
Kısaca: Bu, çok sayıda yönsel dalga bileşenini toplayarak karmaşık bir dalga alanını
sentezleyen güçlü bir matematiksel yöntemdir. Genellikle sayısal olarak (FFT veya GPU
ile) hesaplanır.
3. Zamanı 360 Derece Bükmek: Novikov ve Nedensellik

3DVRAI Titanium Core 1024, veriyi işlerken “gecikme” (latency) kavramını yok eder.

Çünkü zamanı dairesel bir topolojiye (S^1) sokarak, gelecekteki sinyal olasılıklarını
geçmişteki veriyle aynı anda (süperpozisyon) işler.
4. Hiper-Hacimsel Mimari (Tesseract Core)
1024 çekirdek, fiziksel olarak bir çip üzerinde olsa da, mantıksal olarak bir 4D Hiper-Küp
(Tesseract) mimarisinde dizilmiştir. 5. boyut olan \theta (faz), bu hiper-küpün içinden
geçen “bilgi akış hızı”dır.
 Varsayım: Geleneksel işlemcilerde veri n yolu izlerken, Titanium Core’da veri n^5
olasılık düzleminde aynı anda bulunur. Bu, sistemin neden sadece “hızlı” değil,
“önsezili” olduğunu açıklar.
Radar beamforming, özellikle phased array (faz dizili anten) radarlarında kullanılan çok
güçlü bir tekniktir. Anten dizisindeki her elemana farklı faz ve genlik uygulayarak,
dalgaların yapıcı (constructive) ve yıkıcı (destructive) girişim yapmasını sağlar. Böylece
mekanik hareket olmadan elektronik olarak radar huzmesini (beam) istediğin yöne çevirir,
şekillendirir veya birden fazla huzme oluşturursun.

Bu teknik, önceki formülümüzdeki gibi birçok düzlem dalganın süperpozisyonu ile
gerçekleştirilir. Her anten elemanı bir katkı sağlar ve toplam Ψ alanı istenen yönde
maksimum, diğer yönde minimum olur.
Beamforming Türleri (Kısaca)
 Analog Beamforming: Faz kaydırıcılarla RF seviyesinde yapılır. Daha basit, az
güç tüketir ama esneklik sınırlıdır.
 Digital Beamforming (DBF): Her elemanın sinyali ayrı ayrı dijitalleştirilir, sonra
yazılımda ağırlıklandırılır. Çok esnek, birden fazla huzme aynı anda oluşturulabilir,
adaptif (gürültü/clutter bastırma) yapılabilir.
 Hybrid Beamforming: Analog + dijital karışımı (özellikle mmWave ve 5G/otomotiv
radarlarda yaygındır).

Radar Beamforming Örnekleri
1. Basit Doğrusal Dizi (Linear Array) Beam Steering 8–64 elemanlı bir dizi anten
düşün. Her elemana ardışık faz farkı (progressive phase shift) verirsen huzme
boresight’tan (düz ileri) yana kayar. Örnek: d = λ/2 aralıklı 16 elemanlı dizi →
Huzme genişliği daralır, kazanç artar. Faz değiştirerek ±60° tarama yapılabilir.

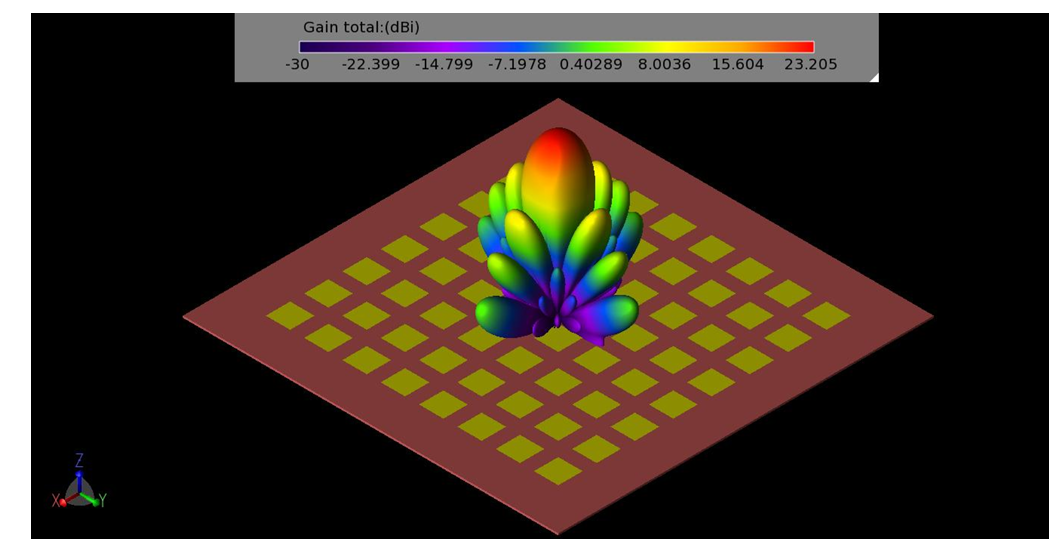

2. Planar (2D) Phased Array Örneği 8×8 patch anten dizisi (28 GHz 5G radar
benzeri). Farklı faz ayarlarıyla huzme hem azimuth hem elevation’da yönlendirilir.
Aşağıdaki görsellerde 8×8 dizide beamforming sonucu oluşan huzme pattern’ini görebilirsin
.

DEVAMINI OKUMAK ICIN DOKUMANI INDIREBILIRSINIZ.
